沥青混凝土路面裂缝产生原因

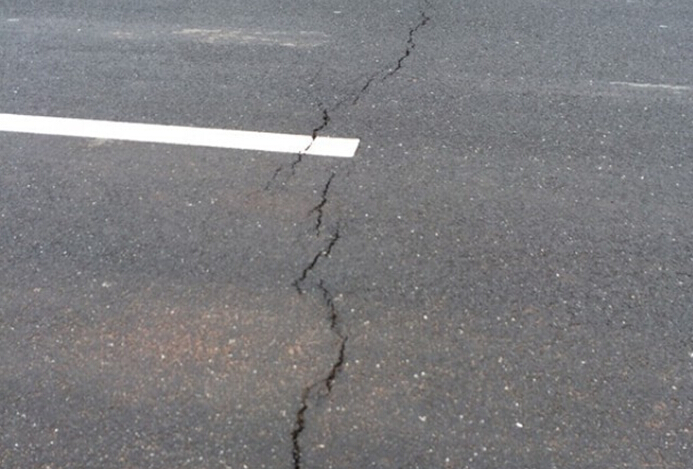

沥青混凝土路面是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。在施工及其本身特性的影响下，混凝土硬化过程中会产生众多的微孔隙、气穴和微裂缝。这类裂缝的分布是不规则且不贯通的，但在荷载作用下或进一步产生温差收缩的情况下，裂缝开始扩展，最终形成肉眼可见的宏观裂缝，也就是砼工程中常说的裂缝。如果不能及时修复和处理，随着裂缝的扩展及外部水的渗入最终导致钢筋的锈蚀，降低砼结构的结构性能和使用寿命。
1、塑性裂缝：
1）裂缝现象：裂缝在结构表面出现，形状很不规则且长短不一，互不连贯，类似干燥的泥浆面。大多在混凝土浇筑初期（一般在浇筑后4小时左右），当混凝土本身与外界气温相差悬殊，或本身温度长时间过高（40℃以上），而气候很干燥的情况下出现。塑性裂缝又称龟裂，属于干缩裂缝，出现普遍。
2） 产生原因：混凝土浇筑后，表面没有及时覆盖，受风吹日晒，表面游离水分蒸发过快，产生急剧的体积收缩，而此时混凝土早期强度很低，不能抵抗这种变形应力而导致开裂。使用收缩率较大的水泥，水泥用量过多，或使用过量的粉砂。混凝土水灰比过大，模板过于干燥。
2、干缩裂缝：
1）裂缝现象：裂缝为表面性，宽度较细。其走向纵横交错，没有规律。较薄的梁、板类构件（或桁架杆件），多沿短向分布；整体性结构多发生在结构变截面处；平面裂缝多延伸到变截面部位或块体边缘，大体积混凝土在平面部位较为多见，但侧面也常出现，并随湿度和温度变化而逐渐发展。
2）产生原因：混凝土成型后，养护不当，受到风吹日晒，表面水分散失快，体积收缩大，而内部湿度变化很小，收缩也小，因而表面收缩变形受到内部混凝土的约束，出现拉应力，引起混凝土表面开裂，或者构件水分蒸发，产生体积收缩受到地基或垫层的约束，而出现干缩裂缝。混凝土构件长期露天堆放，表面湿度经常发生剧烈变化，混凝土经过度振捣，表面形成水泥含量较多的砂浆层，后张法预应力构件露天生产后长久为张拉等。
3、温度裂缝：
1）裂缝现象：表面温度裂缝走向无一定规律性；梁板式或长度尺寸较大的结构，裂缝多平行于短边；大面积结构裂缝常纵横交错。深进的和贯穿的温度裂缝，一般与短边方向平行或接近于平行，裂缝沿全长分段出现，中间较密。裂缝宽度沿全长没有太大的变化。温度裂缝多发生在施工期间，缝宽受温度变化影响较明显，冬季较宽，夏季较细。沿断面高度，裂缝大多呈上宽下窗状，但个别也有下宽上窄情况，遇上下边缘区配筋较多的结构，在时也出现中间宽两端窄的梭形裂缝。
2）产生原因：表面温度裂缝，多由于温度较大。混凝土结构，特别是大体积混凝土基础浇筑后，在硬化期间放出大量水化热，内部温度不断上升，使混凝土表面和内部温差很大。当温度产生非均匀的降温时（如施工中注意不够，过早拆除模板；冬季施工，过早除掉保温层，或受到寒潮袭击），将导致混凝土表面急剧的温度变化而产生较大的降温收缩，此时表面胺到内部混凝土的约束，将产生很大的拉应力（内部降温慢，受自约束而产生压应力），而混凝土早期抗拉强度和弹性模量很低，因而出现裂缝（这种裂缝又称为内约束裂缝）。
但这种温差仅在表面处较大，离开表面就很快减弱。因此，裂缝只在接近表面较浅的范围出现，表面层以下结构仍保持完整。深进的和贯穿的浊裂缝多由于结构降温差较大，受到外界的约束而引起的。当大体积混凝土基础、墙体浇灌在坚硬地基（特别是岩石地基）或厚大的老混凝土垫层上时，没有采取隔离层等放松约束的措施，如果混凝土浇灌时温度很高，加上水泥水化热的混凝土冷却收缩，全部或部分地受到地基、混凝土垫层或其他外部结构的约束，将传统在混凝土浇筑后2-3个月或更长时间出现，裂缝较深，有时是贯穿性的，将破坏结构的整体性。
基础工程长期不回填，受风吹日晒或寒潮袭击作用；框架结构的梁、墙板、基础梁，由于与刚度较大的柱、基础连接，或预制构件浇筑在台座伸缩缝处，因温度变形受到约束，降温时也常出现这类裂缝。采用蒸气养护的预制构件，混凝土降温制度控制不严，降温过速，或养生窑坑急剧揭盖，使混凝土表面剧烈降温，而受到肋部或胎模的约束，常导致构件表面或肋部出现裂缝。
